煤礦瓦斯安全監測監控系統
煤礦瓦斯安全監測監控系統
1.系統概述
煤礦安全監控系統將先進的光纖傳感技術與光通信相結合，既提高了煤礦安全監測的準確性，又增強了系統的實時性、可靠性和可擴展能力。系統配接的全新設計的激光甲烷傳感器，采用窄帶激光光譜吸收技術對甲烷濃度進行檢測，具有測量精度高、不受水氣/粉塵/其它氣體干擾、長期使用穩定可靠、無需標定等優點。采用最新光器件，整體功耗低于0.6W。具有模擬/數字信號輸出接口，完全符合國家標準。
2.系統組成
礦用本安型監控分站 激光甲烷傳感器

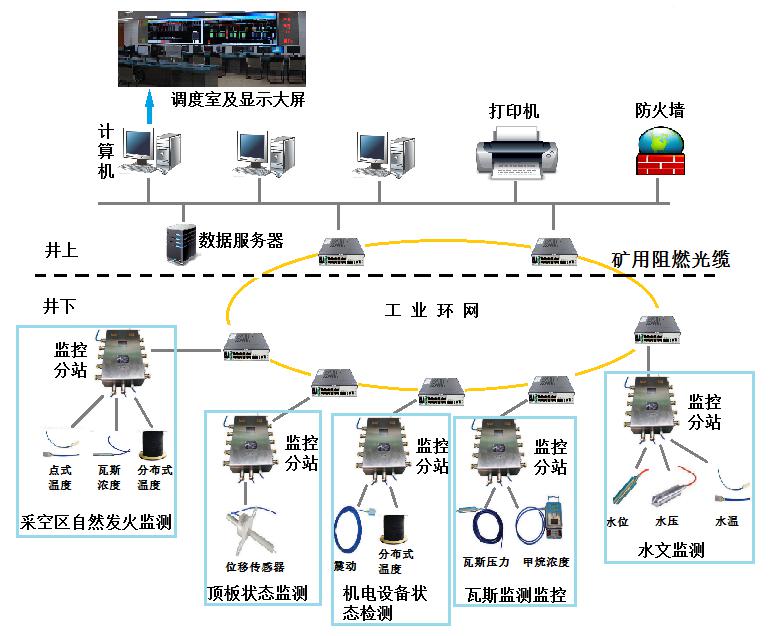

煤礦安全監控系統示意圖
3.技術指標
|
名稱 |
具體參數 |
|
檢測氣體 |
甲烷 |
|
采樣方式 |
擴散式 |
|
傳感器類型 |
激光式 |
|
工作環境 |
環境溫度0-40℃；相對溫度≤98%；風速≤8m/s |
|
檢測范圍 |
0-10%，0-100% |
|
測量誤差 |
0-1%，±0.06% |
|
1%-100%，真值的±6% |
|
|
顯示分辨率 |
0-9.99% 0.01% |
|
10-99.9% 0.1% |
|
|
響應時間 |
<10s |
|
報警方式 |
聲光同時報警（距離>1m，聲音強度>80dB，光報警20m處清晰可見） |
|
工作電壓 |
9-24V |
|
最大功耗 |
<0.6w |
|
信號輸出方式 |
200-1000HZ頻率信號或RS485數字信號 |
|
傳輸距離 |
傳感器與關聯設備間的距離不小于2km（截面積為1.5m2的電纜） |
|
整機重量 |
1kg |
4.系統功能
1 井下監控分站設計有高可靠性的保護電路和程序糾錯功能，在分站出現故障時，可在極短的時間內自動復位并重新啟動 單片機投入運行；即使分站仍不能正常運行，也可自動脫離系統，不影響其它分站正常工作。
2 分站模擬量與開關量可以隨意互換，不受接口的限制，充分提高了分站端口的利用率，使系統設計更加優化。
3 監控分站支持一根四芯電纜帶2臺傳感器的應用，可節省大量電纜，減少施工量和維護量。
4 分站具備故障閉鎖功能；當與閉鎖控制有關的監控設備未投入正常運行或故障時，立即切斷相關電源并閉鎖；當與閉鎖 控制有關的監控設備工作正常并穩定運行后，自動解鎖。
