頂板圍巖應力在線監測系統
頂板圍巖應力在線監測系統
1.系統概述
煤礦巷道開挖后為防止圍巖變形，片幫冒頂，斷面縮小造成事故，影響通風、運輸行人等需要對巷道進行支護。頂板、圍巖應力在線監測系統對煤礦頂板離層、錨桿/錨索應力狀態、圍巖（煤）應力、工作面煤體超前應力等進行實時在線監測，提高煤礦生產狀態監測能力和災害預警能力。

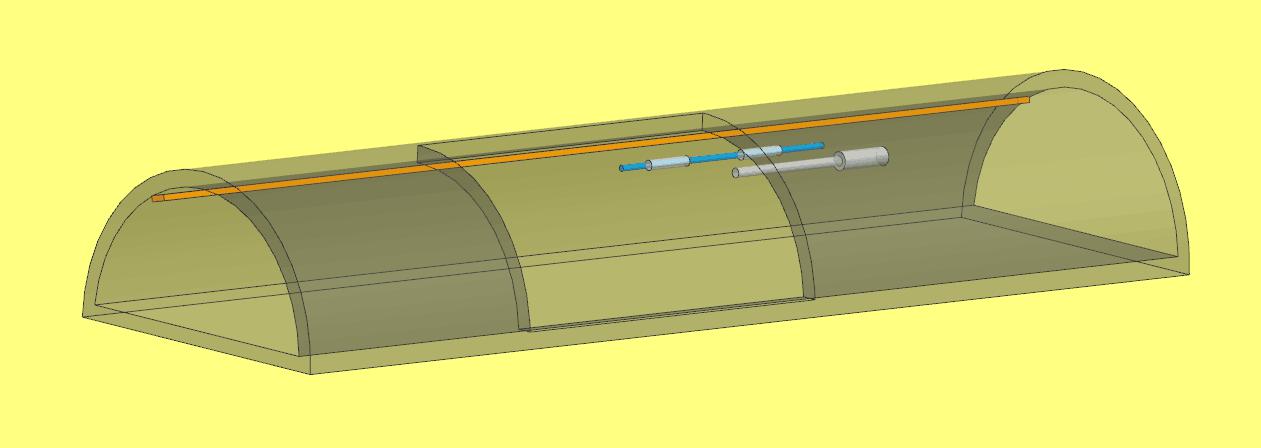

2.系統組成
光纖光柵解調儀 光纖光柵位移計
光纖光柵錨索應力計 光纖光柵纜式應變計
3.技術指標
|
項目 |
參數值 |
單位 |
|
|
光纖光柵解調儀 |
波長范圍 |
1525-1565 |
nm |
|
波長分辨率 |
1 |
pm |
|
|
波長重復性 |
<±3 |
pm |
|
|
光纖光柵位移計 |
測量范圍 |
0~150 |
mm |
|
測量精度 |
1‰ |
F.S. |
|
|
光柵中心波長 |
1510~1590 |
nm |
|
|
光纖光柵錨索測力計 |
測量范圍 |
0~500 |
KN |
|
反射率 |
≥90 |
％ |
|
|
測量精度 |
1‰ |
F.S. |
|
|
光纖光柵纜式應變計 |
測量范圍 |
-1000~+5000 |
με |
|
分辨率 |
0.5‰ |
F.S. |
|
|
測量精度 |
1‰ |
F.S. |
|
4.系統功能
1 井下顯示現場數據和報警，數據可以通過工業環網傳輸至井上計算機。
2 監測數據在傳輸故障時自動記錄存儲。
3 連續動態監測曲線顯示、分析、報警。
4 對監測數據綜合專業化分析。
